Différents Tests Quelques étapes qui étaient
destinées à êtres utilisées,
Après un bon temps de réflexion sur ce projet, je commence
lentement mais surement.

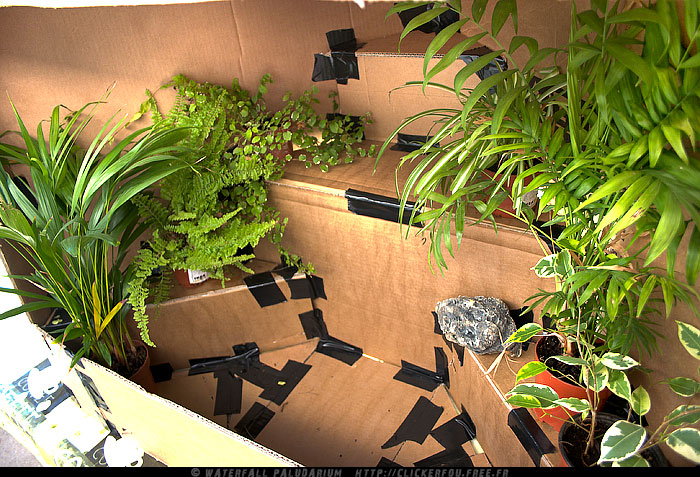

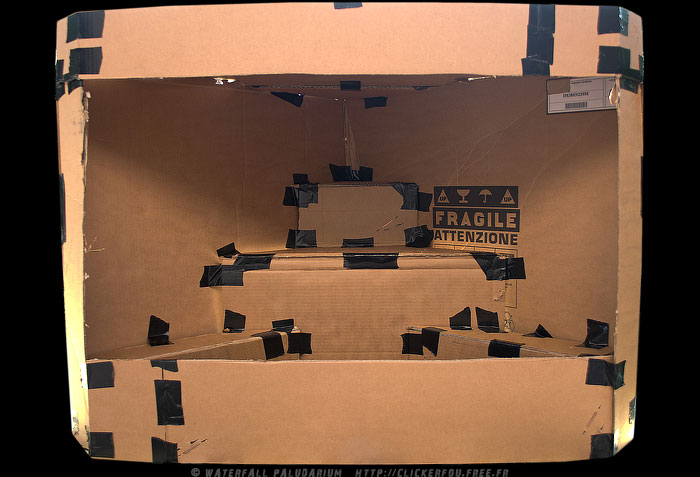

120cm de large - 60cm
de hauteur - 75cm de profondeur Essai de quelques plantes que j'ai sous la main pour donner une idée du volume.
Toutes les arrêtes vives que l'on voit seront cachées par les roches en polystyrène recouvertes de mousses.
Voici un premier essai de faux rocher sur un morceau de mousse expansée.
__________________________________________________________________________________________________
Après séchage des couches de résine et celle de peinture, j'ai fais la première mise en eau pour tester d'éventuelles fuites, verdict deux petits trous. Le premier situé en haut de la petite cascade, et le second dans l'angle gauche du gros bassin. Je les ai bien repérés et vais les combler de silicone transparent dès que le bac sera bien sec. Pour information le bassin à une contenance de 30 Litres.
La caisse une fois peinte et résinée.

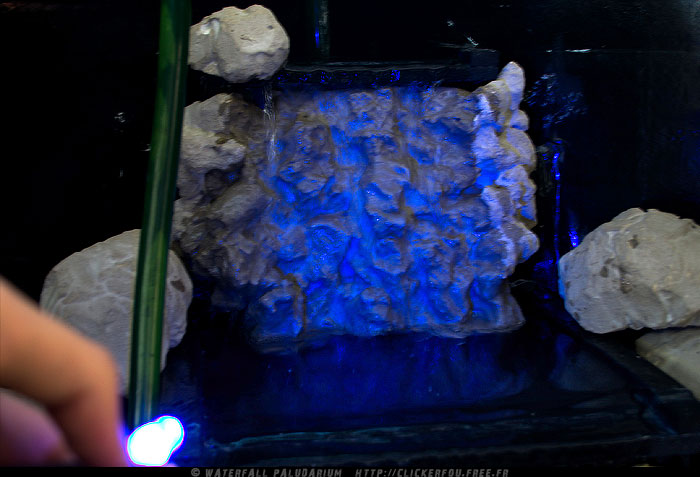

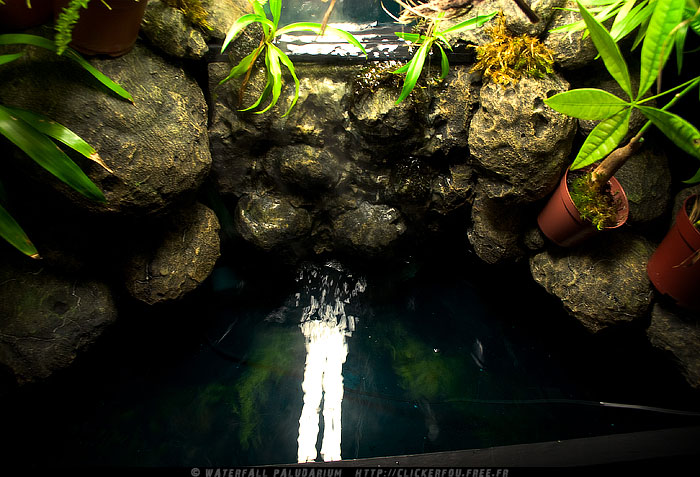

Essai de la pompe 600L/H sans les roches et avec une LED bleu. *
La même chose avec les roches de la cascade. __________________________________________________________________________________________________

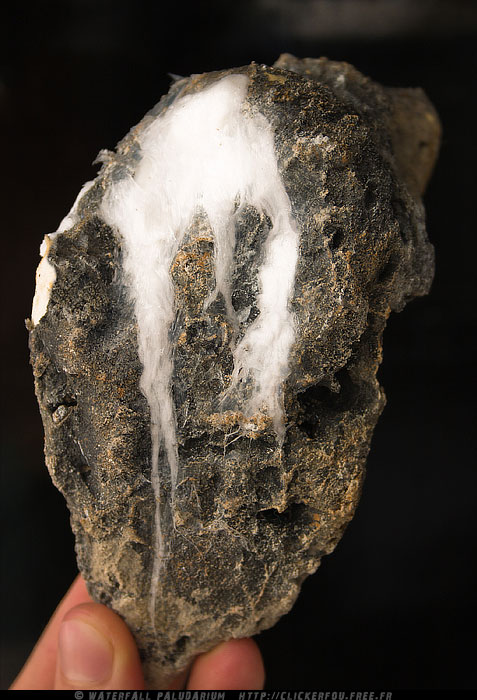

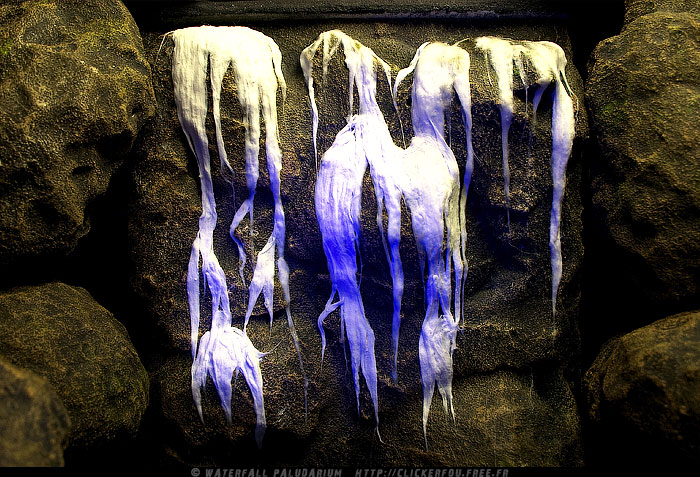

Voulant à tout prix retrouver cet effet de filet d'eau figée comme on en voit beaucoup dans les photos de cascades, j'ai tenté une petite technique de modéliste visant à simuler cet effet naturel... Un peu de coton, de la colle à bois et le tour est joué... J'ai commencé par faire ce petit test sur un rocher cobaye.
Mais il y à un mais, une fois adapté à taille réelle le résultat n'est pas celui escompté, à cause notamment des contours trop marqués, et à la non-translucidité du coton.
Je décide donc de tout décoller et d'abandonner cette idée en me contentant uniquement du ruissèlement d'eau naturel (qui sois-dit-en passant n'est pas visible comme dans la nature du fait de la réduction du débit)
__________________________________________________________________________________________________

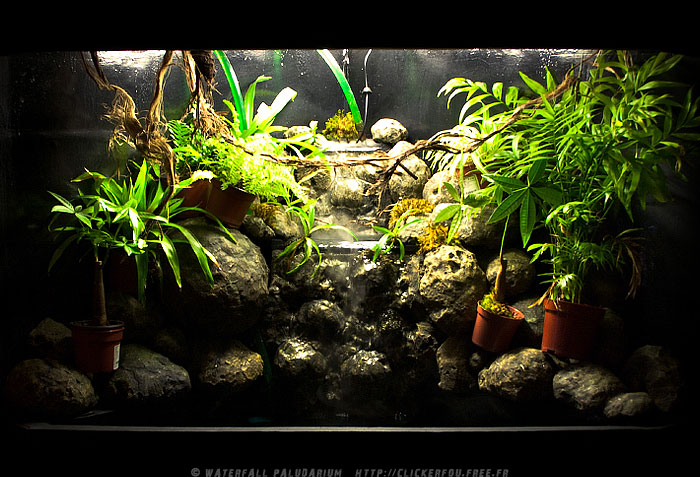

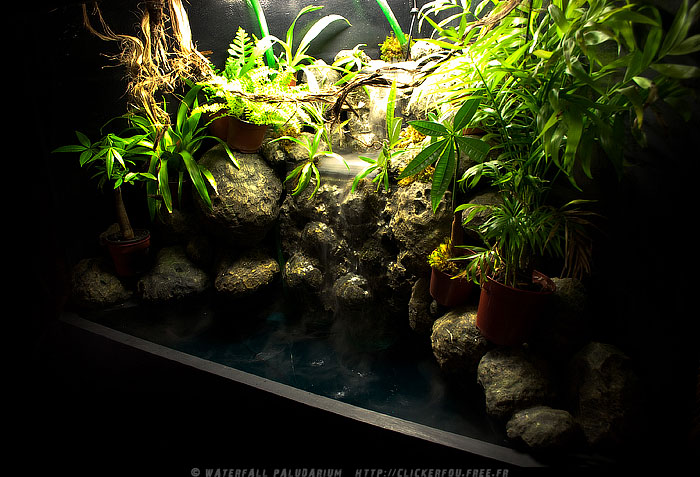

Depuis la dernière étape des
roches j'ai rempli le bac d'eau (pas à ras bords car je n'ai pas encore
installé les plexi). J'ai installé quelques plantes qui risquai de mourir dehors avec l'arrivée du froid. Ce n'est pour la plupart pas celles que je vais implanter sur le mur végétal, mais quelques unes resteront (sans les pots bien sûr).
J'en ai pas mis assez, mais j'ai mis 20
gouttes de colorant alimentaire bleu pour teinter l'eau et
Il est aussi prévu de cacher certaines parties comme les
abords de la cascade
__________________________________________________________________________________________________

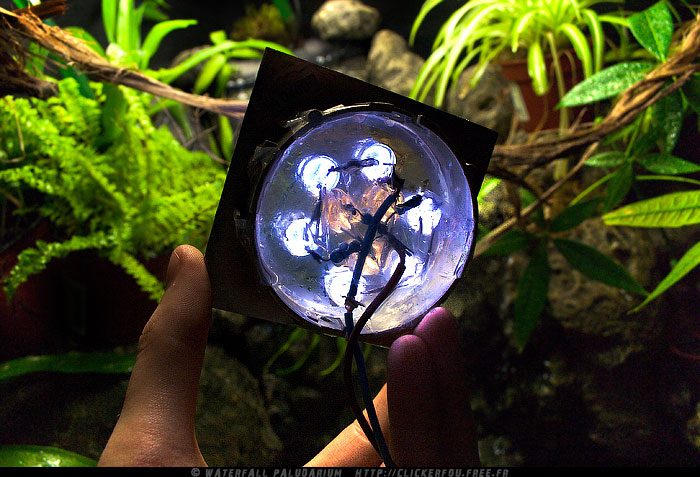

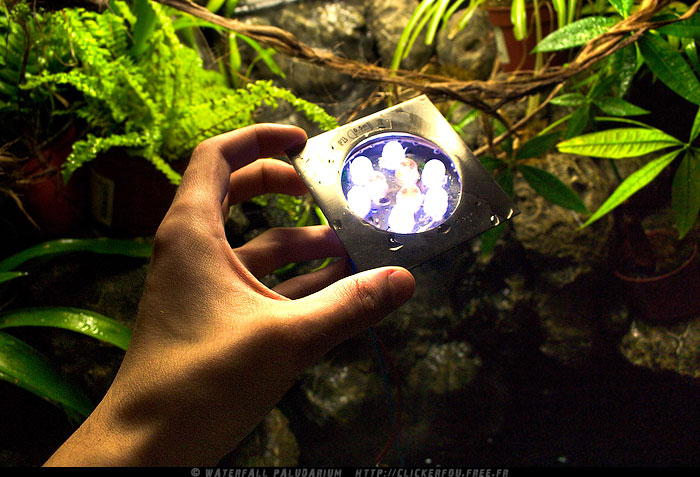

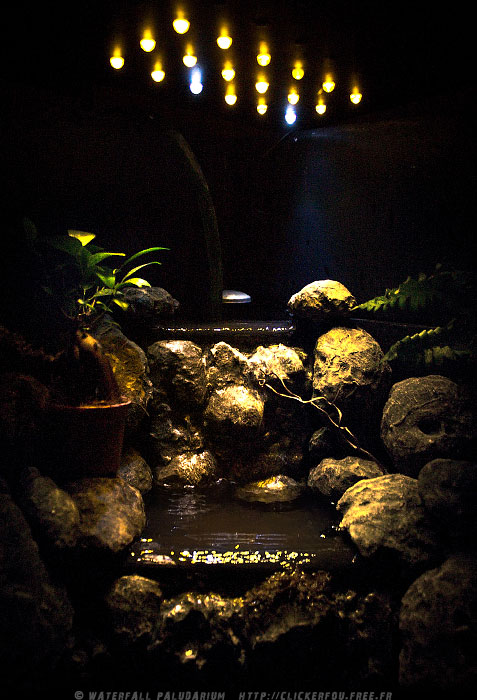

Voici donc un premier essai
des LEDs en situation, j'ai monté 9 LEDs (6 White / 3 Warm) sur un support
temporaire. Cela donne une bonne idée de la puissance lumineuse générée,
sachant qu'il y aura 150 leds au plafond (2 Warm / pour 1 White).
Temporairement alimenté par une batterie 12V.
On peut donc voir aussi en mode immersion dans l'eau, où
se trouveront les leds bleu

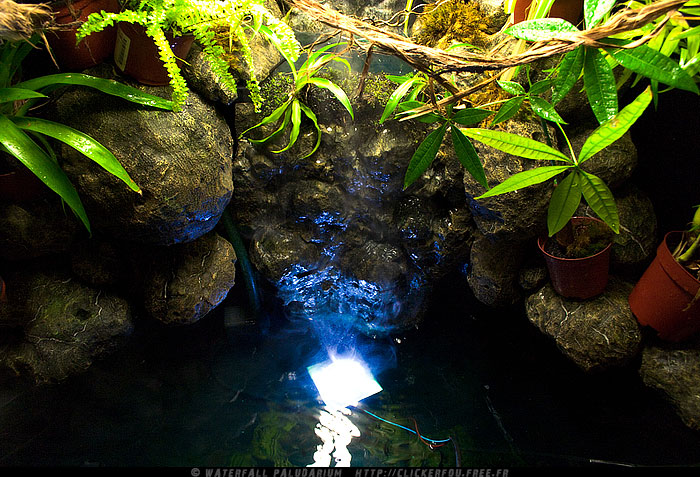

Et voici ce que donne uniquement ce petit spot à LEDs en
remplacement des tubes fluo. __________________________________________________________________________________________________
Après un bon temps au sec,
j'ai entièrement refait l'étanchéité, le voila remis en eau.
J'ai aussi installé les trois vitres plexi ci-dessus et
étanchéisées.
Concernant le plafond, j'ai percé les 204 trous pour accueillir les LEDs (178 Warm - 26 White)
Ici le début des soudures. J'ai prévu 1 White pour 8 Warm au vue des précédents tests colorimétriques.
Suite des soudures
__________________________________________________________________________________________________
Pour ce palu, j'ai opté pour
un arrosage visant à simuler l'effet de la pluie, cette technique étant
totalement différente du système haute-pression habituellement employé, il
nécessite donc quelques tests pour le mettre parfaitement au point. J'ai donc utilisé le tuyau de ma pompe enroulé au plafond circulant entre les LEDs (9 mètres de serpentin)
Puis percé des centaines de trou pour laisser couler le
goutte à goutte.
Il me faut donc essayer sur un tuyau plus petit en
diamètre __________________________________________________________________________________________________

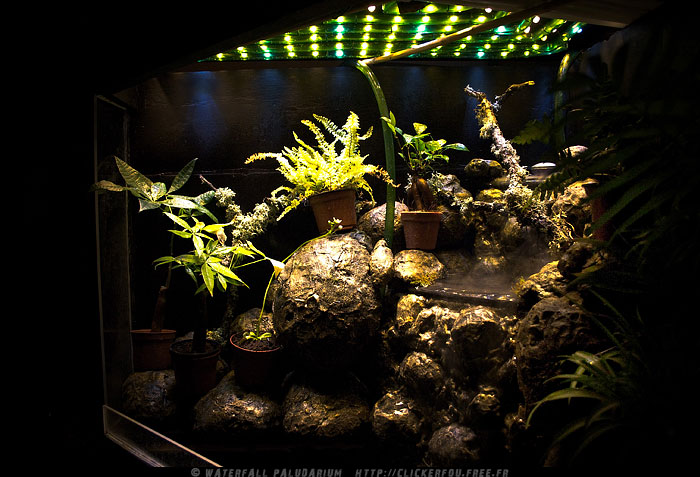

Voici 105 LEDs montées (sur 204), le mélange colorimétrique s'est agréablement équilibré.
Le tuyau du plafond mis en place pour l'arrosage, laisse
entrevoir les LEDs par transparence,
Parallèlement j'ai testé les premières LEDs bleu de la cascade.
9 LEDs sont soudés et mises dans l'eau.
__________________________________________________________________________________________________

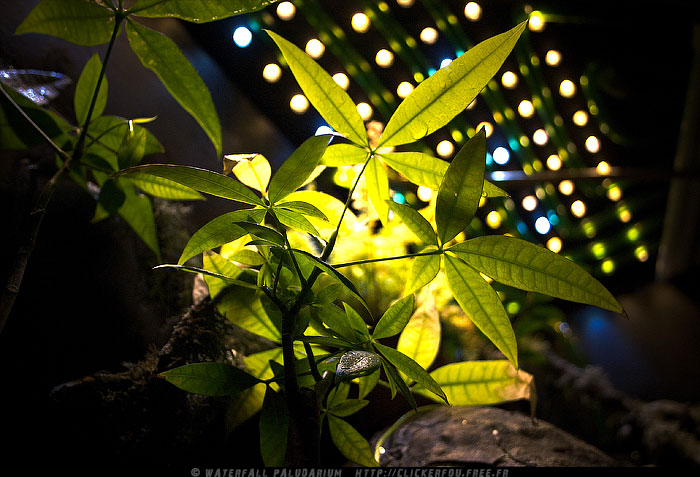

Ca y est, la galerie du plafond est enfin terminé, je peut dire sans avoir fait de comparaison photo (qui va suivre très bientôt) que cet éclairage à LEDs est sensiblement moins puissant qu'un turbo néon, néanmoins on y gagne largement en contraste et en équilibre de lumière sur toute la surface du palu.
Le reflet du plafond perforé des 204 LEDs dans l'eau.
__________________________________________________________________________________________________
Voici les LEDs bleu en places
pour le rétro-éclairage de l'eau.
A noter qu'en réalité, le bleu n'est pas aussi
éblouissant, c'est le capteur de l'appareil photo qui s'y perds un peu. __________________________________________________________________________________________________
- J'ai aussi commencé à doubler le nombre
de LEDs au plafond (actuellement 204 pour atteindre 400 LEDs) car je
n'était pas asser satisfait de la puissance en rapport d'un turbo néon. - J'ai placé deux nouveau fogger le long de la cascade en plus de celui déjà existant. (3 fogger en tout répartit sur l'ensemble de la chute d'eau). - Le système d'arrosage "buses
haute pression" est en place et parfaitement fonctionnel. Du coup le
serpentin de tuyau vert au plafond a disparu au profit du système de buses
qui éclaboussent moins que la pluie en gouttes.
- Le système d'arrosage du mur
végétal est commencé, le tuyau pvc est percé tout les 2 cm pour arroser le
futur feutre géotextile.
- Coté déco j'ai réalisé une soixantaine de petits rochers/cailloux en MPE, pour combler les espaces entre les gros rochers et ainsi ajouter du réalisme au décor. (ils seront installés quand tout sera terminé)
__________________________________________________________________________________________________
- Le plafond est fini depuis quelques
temps, le voici enfin en photo.
Concernant les LEDs bleu du rétro éclairage de l'eau, j'ai du les enlever car, le phénomène d'électrolyse à réussit à passer à plusieurs endroits du montage, un court-circuit se faisait inlassablement, et désactivait la moitié des LEDs bleu par alternance. Elles ne grillait pas pour autant, mais c'était trop gênant visuellement, du bleu par-ci, du bleu par-là. (J'avais refait quelques soudures, puis re-résinées, elles ont tenu quelques mois, et ont laissées elles aussi réapparaitre l'électrolyse).
